Lois de base de l’électronique analogique



Exercice 1 :

Dans la portion de la figure, on a : I1 = 0,1A, I2 = -20mA et I4 = 80mA. Calculer I5.





Exercice 2 :

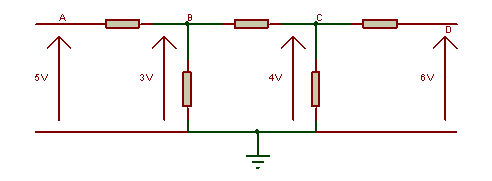

Dans le montage ci-dessous, déterminer UAB ; UBC ; UCD

Exercice 3 :

Calculer les résistances équivalentes aux associations suivantes :





Exercice 4 :

Pour la branche AB, on relève : U = 20V et U2 = 5V. Quelle est la valeur de U1 ?



Exercice 5 :

Dans le montage ci-dessous, on mesure U1 = 20V, U2 = -5V et U3 = 5V. Quelle est la valeur de U4 ?

Exercice 6 :

Pour le schéma ci-dessous on donne : I1 = 10A, I4 = 4A, I6 = 5A. Calculer les intensités des courants I2, I3, I5.



















Exercice 7 :

Quelle puissance le dipôle AB fournit-il à la charge CD ?

On donne : I1 = 6A, I2 = 4A et U = 20V

Exercice 8 :

Dans le montage ci-dessous, déterminez les tensions et intensités manquantes. Calculer la puissance absorbée par chaque résistance. Calculer la puissance fournie par l’alimentation (2 méthodes).

Exercice 9 :

On donne UAM = 10V, UCM = 4V et R1 = R2 = 1kW. Indication du voltmètre V=1V (Iv=0).

  1. établir les équations des nœuds A et B.
  2. calculer les tensions UBM, UAB et UAC.
  3. calculer les courants I2, I3, I4 et I1.
  4. calculer R3



Exercice 10 :

Exprimer V2 et I en fonction de R1, R2 et V1. Calculer V2 et I pour R1=R2=1k et V1=12V. Calculer R2 pour obtenir V2=25mV avec R1=47k.





Exercice 11 :

Exprimer VA en fonction de V1, V2, R1 et R2.

Calculer VA pour V1=10V, V2=5V et R1=R2/10=1k





Exercice 12 :

Exprimer V3 en fonction de V2 et des éléments du circuit. Exprimer V1 en fonction de V2. Exprimer V3 en fonction de V1. Donner le MET vu des points A et B.





Exercice : Les résistances de tirage !

Soit le montage ci-dessous, on désire justifier le rôle de la résistance R.

  • on considère K fermé et le courant II=0A.

Que vaut la tension VK ? VR ? les courants IK, IR ?

Quel est alors le niveau logique en entrée de la porte ? que vaut la sortie ?

  • on considère K ouvert et le courant II=0A.

Que vaut la tension VK ? VR ? les courants IK, IR ?

Quel est alors le niveau logique en entrée de la porte ? que vaut la sortie ?

  • on considère K ouvert.

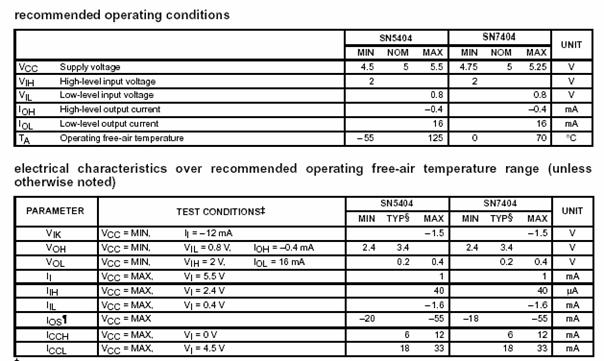

Que vaut le courant II au maximum ? Trouver dans la documentation sa valeur.

Quelle est la relation entre II et IR ?

Exprimer VK en fonction de VCC, IR et R.

L’entrée de la porte est au niveau haut si la tension …… est ……… à la tension ……..(qui vaut ……….. dans la documentation)

Interpréter mathématiquement cette phrase.

En déduire une inégalité pour la valeur de R.
